数字DIC，全称为数字散斑相关方法（Digital Image Correlation, DIC），是一种基于光学原理的非接触式测量技术。它通过分析物体表面散斑图案在变形前后的数字图像，计算物体表面的位移、应变等力学参数。

1、数字DIC的发展历史

DIC的发展历程可追溯至20世纪中叶，其技术演进与光学、计算机科学及材料力学的发展深度耦合，大致可以分为四个阶段：

（1）技术起源与理论奠基（1960-1980年代）

1） 早期探索与数学基础：

互相关理论的萌芽：DIC的核心数学工具——互相关算法，***早可追溯至1950 年代的信号处理领域。1963年，Bracewell 在《The Fourier Transform and Its Applications》中系统阐述了二维互相关函数的数学原理，为图像匹配提供了理论基础。

散斑现象的发现：1969年，Leendertz首次观察到激光散斑现象，并提出利用散斑位移测量物体表面变形的设想，这一发现为DIC的光学实现奠定了物理基础。

2）实验验证与技术雏形

首台DIC系统诞生：1982年，美国学者Peters和Ranson基于单相机系统，通过对比变形前后的散斑图像，首次实现了平面内位移的定量测量，标志着二维 DIC（2D-DIC）技术的正式诞生。

日本学者的独立探索：同期，日本学者 Yamaguchi等提出利用激光散斑和线性传感器测量位移的方法，尽管受限于当时的硬件水平，但其工作为后续研究提供了重要参考。

（2）技术突破与体系化发展（1990-2000 年代）

1） 三维测量与双目视觉融合

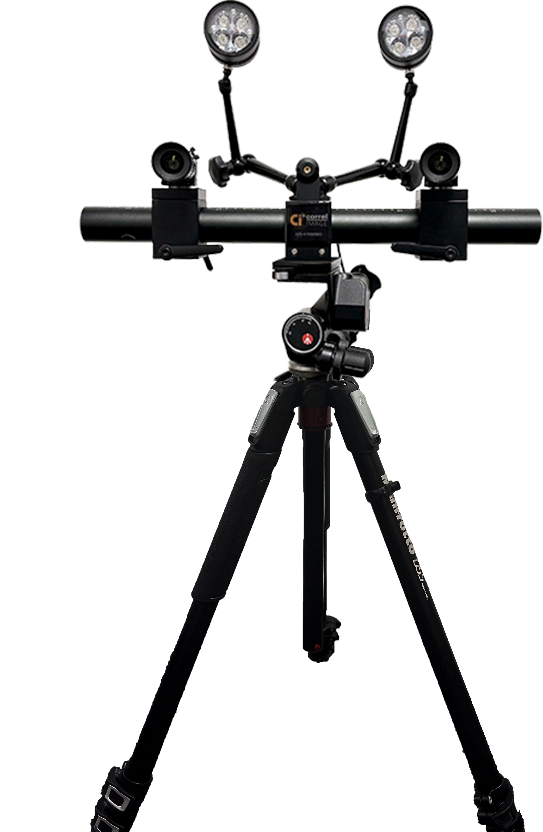

三维DIC的创立：1993年，Luo、Chao等学者将双目立体视觉原理引入DIC，通过两台相机同步采集图像，实现了物体表面三维形貌的重建及三维位移场（u, v, w）的测量，三维DIC（3D-DIC）技术由此诞生。

系统标定技术成熟：1999年，张正友提出的相机标定法被广泛应用于DIC系统，显著提升了三维坐标测量的精度和效率。

2） 硬件革新与算法优化

高速相机与数字成像普及：1990年代末，CCD 相机分辨率突破百万像素，配合数字图像处理技术，DIC从实验室走向工业应用。例如，德国GOM公司于1997 年推出首台商业化3D-DIC系统ARAMIS，集成高精度相机与专用软件。

局部相关算法的提出：1998年，Sutton等提出将图像划分为重叠子集（Subset）进行匹配的方法，显著提升了局部变形测量的分辨率，成为现代DIC算法的主流框架。

3） 跨学科应用的拓展

材料科学领域：1995年，DIC被用于金属材料拉伸试验，替代传统引伸计实现全场应变测量，其结果与有限元模拟的对比验证了技术的可靠性。

生物医学领域：1999年，法国学者将 DIC应用于心脏组织变形分析，首次实现了活体生物组织的非接触式三维形变测量。

（3）商业化成熟与多元化应用（2000-2010年代）

1） 工业化解决方案的崛起

欧美企业主导市场：2000年后，美国Correlated Solutions 公司推出VIC-3D 系统，结合高精度相机与GPU加速计算，成为航空航天领域的标准测量工具；德国GOM的ARAMIS系统则在汽车碰撞测试中广泛应用。

中国技术自主化：2005年，西安交通大学梁晋团队研发出国内首台自主知识产权的三维 DIC 系统，打破国外垄断，并于2012年成立新拓三维公司实现产业化。

2）动态与极端环境测量

高速 DIC 的突破：2008年，高速相机帧率突破10帧/秒，配合脉冲激光光源，DIC成功捕捉到爆炸冲击、子弹穿透等瞬态过程的微秒级变形。

高温与复杂环境适应：2010，研究人员通过喷涂耐高温散斑（如陶瓷涂层）和优化光路设计，使DIC在1300℃以上高温环境中仍能保持测量精度，推动了航空发动机材料测试的发展。

3）与其他技术的深度融合

DIC 与 CT 的结合：2009年，法国学者将X射线CT扫描与DIC 结合，实现了材料内部损伤与表面变形的同步分析，为岩石压裂、复合材料失效研究提供了新手段。

多物理场耦合测量：2012年，美国团队开发出DIC与红外热成像集成系统，同步获取变形场与温度场，用于电子器件热-力耦合失效分析。

（4）智能化与前沿创新（2010年代至今）

1）深度学习重塑 DIC 范式

端到端位移场预测：2021年，RAFT-DIC 算法通过改进光流估计网络，实现了全自动、逐像素的高精度位移测量，在低信噪比条件下仍能保持亚像素级精度，误差较传统方法降低一个数量级。

数据驱动的参数优化：2023年，基于Transformer的DIC模型可自动优化子集大小、搜索窗口等参数，显著提升复杂变形场景下的测量鲁棒性。

2）硬件与算法的协同创新

超高速三维 DIC：2024年，新拓三维推出XTDIC-STROBE系统，集成百万帧/秒高速相机与激光同步触发技术，可捕捉纳秒级瞬态过程的三维变形，应用于激光冲击成形等极端工况。

分布式光纤 DIC：2025年，研究人员将光纤传感与DIC结合，实现了长距离结构（如海底管道）的分布式变形监测，空间分辨率达厘米级。

3）跨学科应用的深化

生物医学突破：202年，DIC与荧光标记技术结合，在活细胞水平实现了纳米级位移测量，为细胞迁移、组织再生等机制研究提供了新工具。

文化遗产保护：2024年，无人机载 DIC 系统对敦煌莫高窟壁画进行三维扫描，通过分析微小形变预测壁画脱落风险，推动了文物预防性保护技术的发展。

2、DIC基本原理与步骤

（1）散斑图案：物体表面需要具有随机分布的纹理（自然散斑或人工喷涂），作为变形前后的追踪标记。

在应用DIC图像处理技术进行岩石表面形变测量时，喷涂表面涂层（如喷漆）是常用的方法之一。试件表面喷漆的主要作用是创建一个随机的散斑图案。这个散斑图案对于DIC测量至关重要，因为它提供了必要的视觉参照点，使得软件能够追踪和分析图像中这些点的位移。具体来说，喷漆的作用就是代替市面上的散斑纸，进行图像的采集、存储、传输、显示和处理等一系列过程。

（2）图像采集：使用高速相机或摄像头记录物体变形前的初始图像和变形后的序列图像。

（3）相关性分析：通过算法对比变形前后散斑图案的变化，计算每个像素点的位移矢量（u, v）。

（4）数据处理：基于位移场进一步计算应变场、应力场等力学参数。

3、数字DIC的分类

（1）按测量维度与空间信息分类（核心分类）：

二维 DIC（2D-DIC）和三维 DIC（3D-DIC，又称 DVC）。

（2）按测量尺度与分辨率分类（结合光学系统）：

宏观 DIC（毫米级至米级）、细观 DIC（微米级，Micro-DIC）、微观 / 纳米 DIC（Nano-DIC）。

（3）按动态特性与时间分辨率分类：

静态/准静态 DIC（采集频率<100 帧/秒，适用于变形缓慢的场景（如材料蠕变、热膨胀））

动态 DIC（高速 DIC）（采集频率在1000帧/秒至10^6帧/秒之间（需高速相机），捕捉瞬态过程（如爆炸、冲击））

超高速 DIC（结合脉冲激光）（脉冲激光（ns级）作为光源，配合超高速相机，测量纳秒级瞬态现象（如激光冲击成形））。

（4）按光源与成像环境分类：

白光DIC、激光DIC、荧光DIC（Fluorescence DIC）。

（5）按算法与匹配策略分类（技术核心）：

基于子集的局部相关法（Local DIC）、全局相关法（Global DIC）、混合式 DIC、深度学习 DIC（DL-DIC）。

（6）按散斑图案制备方式分类：

人工散斑 DIC、自然散斑 DIC、标记点 DIC。

DIC 技术的分类本质上是对 “测量维度-尺度-速度-环境- 算法” 的多维适配，对于不同需要匹配不一样：

①常规材料试验：优先选择 2D-DIC（单相机）或 3D-DIC（双目）+ 人工散斑；

②瞬态动态过程：高速相机+激光光源+ 部相关算法；

③微观/纳米尺度：SEM/TEM与Nano-DIC结合；

④现场工程监测：自然散斑+无人机/分布式传感。

4、 应用领域

材料力学：研究材料变形、断裂、疲劳等性能。

结构工程：监测建筑、桥梁、航空航天结构等的变形和损伤。

生物医学：分析骨骼、软组织、细胞的力学行为。

工业检测：汽车零部件、电子封装的热变形或振动分析。

科研实验：岩石力学、流体力学、微纳米力学等领域。

5、关键技术特点

（1）非接触式测量：无需与被测物体直接接触，适用于高温、高压或复杂环境。

（2）全场测量：可获取整个观测区域的位移和应变分布，而非单点测量。

（3）高精度：亚像素级精度（通常可达微米级甚至更高）。

（4）动态测量：支持高速摄像，可捕捉动态过程（如冲击、振动）。

（5）灵活性：适用于各种材料（金属、复合材料、生物组织等）和尺度（微观到宏观）。

6、技术优势与局限

优势：无需传感器安装，避免对被测物体的干扰；全场数据可视化，直观反映变形分布；适用于复杂载荷和边界条件。

局限：依赖表面质量：需要清晰的散斑图案，光滑表面需人工处理；计算量大：高精度分析需要高性能计算资源；对光照条件敏感：环境光变化可能影响测量精度。

7、 发展趋势

随着深度学习与硬件技术的进步，未来DIC将向“智能化（自动降噪、自校准）、微型化（芯片级集成）、多物理场耦合”方向发展，进一步拓展在极端环境（如高温、强辐射）下的应用。
