高速DIC赋能扑翼机器人的研发：全场位移测试案例

扑翼机器人低空经济新尝试方向

低空经济把“飞行”从单纯展示推向真实任务：巡检、监测、应急、科研观测等应用越来越多。多数任务并不需要大载荷或长航程，反而更看重低噪、安全、能在狭小空间里稳定工作。

扑翼机器人模仿鸟类或昆虫拍打翅膀飞行，天然更适合做成小尺寸、低速、近距离的飞行平台。在一些靠近人、靠近结构的场景里，它有机会作为“低空末端工具”补充传统旋翼无人机。

更可能先落地的应用场景

结合目前低空应用的真实需求，扑翼更容易先在以下方向看到试点或小规模应用：

室内或半封闭空间巡检：设备间、管廊、隧道附属空间、箱梁等，要求低速、贴近结构、风险可控。

生态与文保近距观测：尽量降低噪声和干扰，短飞到位后停留观察或采集数据。

科研验证平台：验证仿生翼、柔性结构、控制策略、材料与结构方案，为后续产品化打基础。

应急侦察的微型进入能力：狭缝穿行、近距离观察，偏中长期，依赖更强的自主与可靠性。

AI如何推动应用发展

AI确实是推动机器人应用发展的关键驱动力：它让飞行更自主、任务更自动、运维更高效。比如视觉避障、状态估计、故障预警、路径规划等能力，都会直接决定“能不能稳定做任务”。

但对扑翼这类平台来说，AI再强也绕不开一个前提：硬件本体要足够稳定、可复现。否则同一套算法在不同翅膀、不同装配状态下表现差异很大，落地会很痛苦。

扑翼研发的关键难点：翅膀形变规律

扑翼飞行的很多性能差异，来自“翅膀在每个拍动周期里到底怎么弯、怎么扭、相位如何变化”。这类形变会反过来影响气动力与姿态稳定。

如果只能看到整体姿态或少量点位数据，很难判断问题出在材料刚度、骨架布局、铰链间隙、驱动相位，还是某个局部区域的异常振动。研发就会变成靠经验试错，迭代慢、复盘难。

高速DIC能带来什么

高速DIC是一种非接触的全场测量方法。对扑翼这样的轻薄结构，它的价值很直接：不增加结构负担，就能把“形变”变成可对比的工程数据。

全场位移：清楚看到翼面不同区域的运动轨迹与变形分布。

关键点时程：把翼尖、前缘、后缘等位置的位移随时间变化做成曲线，便于对比不同方案。

相位与滞后：用数据解释“上拍/下拍哪里不一致”，帮助调整材料与结构，或优化驱动与控制。

仿真校准：为柔性结构模型或耦合仿真提供真实边界与响应数据，减少“只对趋势”的尴尬。

我们的测试怎么做

本次案例面向翼面运动学与形变规律的量化需求，采用高速DIC进行全场位移分析。现场重点关注三件事：视场覆盖、成像清晰、以及测试过程对结构的“零接触”。

在翼面制作随机散斑，提高相关计算的稳定性。

通过合理的相机布置与补光，保证高速拍摄下仍能获得清晰纹理，减少拖影。

选取典型拍动阶段进行对比分析，输出全场位移云图与关键测点的位移曲线。

图：扑翼机器人与翼面散斑示例（现场照片）

图：测试现场布设与视场覆盖示意

图：高速成像效果示例（用于相关计算的清晰纹理）

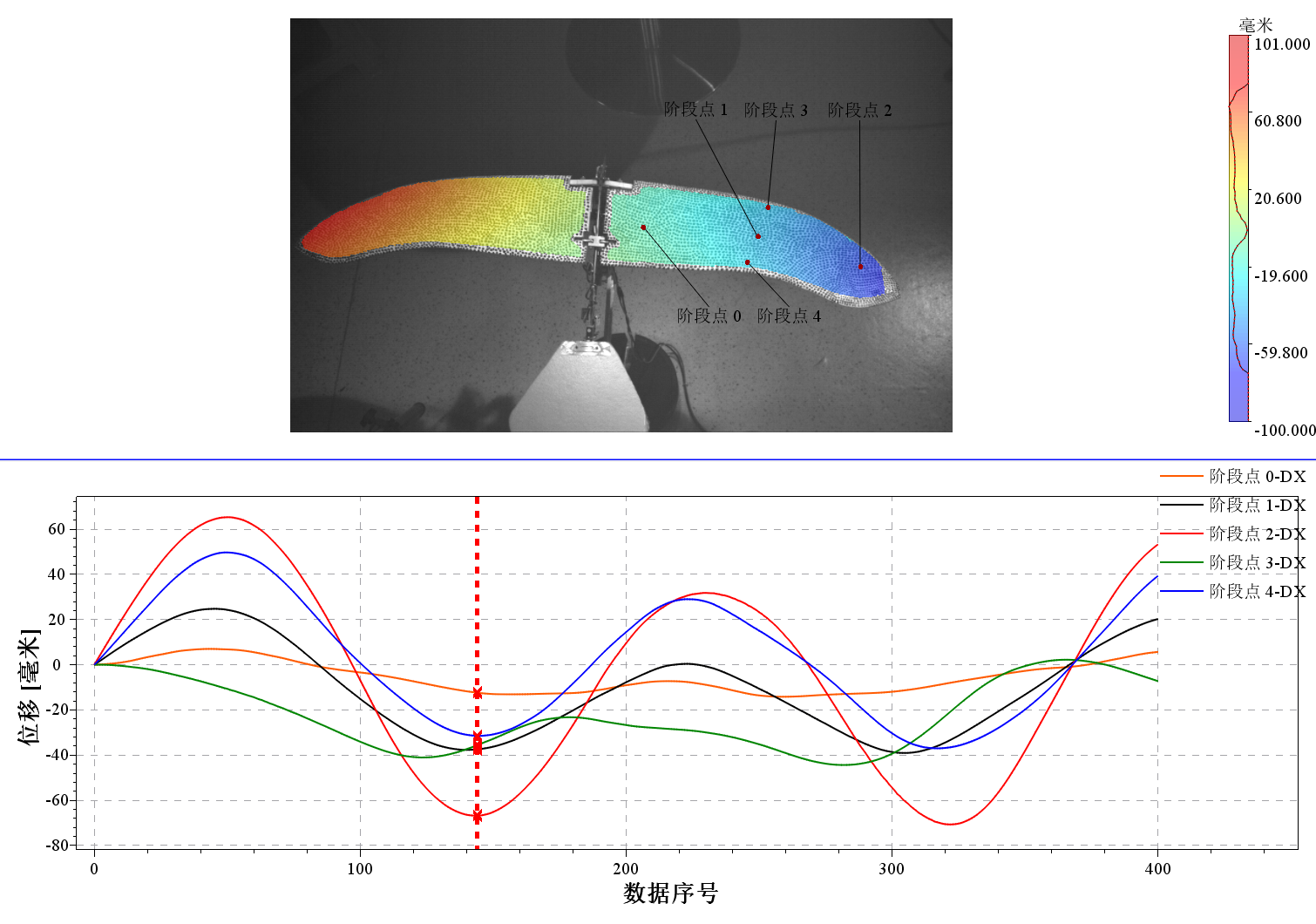

图：全场位移分析结果示例（位移云图）

图：关键区域位移随时间变化曲线示例

结果应用

把全场位移和时程曲线拿到手后，研发团队通常可以很快做三类决策：

结构方案对比：不同翼面材料、骨架布局、铰链设计下，翼面运动是否更接近目标形态。

参数优化：拍频、振幅、相位等改动后，翼面是否出现不希望的局部大幅摆动或滞后。

问题定位：当稳定性下降或效率变差时，用位移异常区域快速缩小排查范围。

结语

低空经济的发展会不断提出更真实、更苛刻的任务要求。AI会推动应用扩张，但工程落地仍需要本体稳定与数据验证。对扑翼机器人来说，翼面真实形变是绕不开的核心变量。高速DIC提供了一条简单有效的路径：把形变看清楚、量化出来，用数据支撑方案迭代。

如果你也在做仿生飞行、柔性翼或相关机构开发，欢迎结合你的频率范围、视野尺寸与关注指标，我们可以一起把测试方案做得更贴近研发决策。

北京巨泽科仪科技有限公司自主研发各系列数字图像DIC设备，欢迎咨询！
