TMR-300旗舰型动态多通道数据采集系统
TMR-300简介
TMR-300系列是一款紧凑型多通道数据采集系统，可根据测量目的组合各种测量单元。由于其体积小巧、重量轻，该系统不仅可以轻松安装在安装空间受限的现有结构（例如机器和桥梁）上，还可以安装在汽车、飞机和船舶等移动体上进行测量。对于汽车测量，该系统适用于用于行驶性能、机动性、乘坐舒适性和安全性等各种测试目的的传感器。
***多可将十个用于输入传感器的测量单元连接在一起并放置在狭小空间内，或者可以通过控制电缆将每个测量单元串联起来，安装在传感器附近。此外，使用分配单元可以同步测量安装在广阔区域的测量单元。
控制单元配备控制接口。各种设置和测量的开始/停止均通过显示单元进行控制。也可以通过USB或LAN接口从个人计算机进行控制。内置无线局域网络支持使用平板电脑进行操作和监控显示。
TMR-300系列优势
单控制单元串联分布连接
控制单元TMR-311和测量单元之间的电缆可延长，以便安装测量单元。分布式连接允许在狭小空间内安装测量单元。
多控制单元分布连接
多台记录仪TMR-300系列可将两台控制单元之间的距离延长至100米，实现同步测量。
可对分散在远距离场所的多个点进行测量（使用四台控制单元，***多可测量320个点）。
星形分布式连接
通过使用分配单元TMR-371，***多可分配10个测量单元，分配单元与每个测量单元之间的***延伸距离为100米。由于每个测量单元都放置在传感器附近，因此每个传感器只需一根短电缆即可连接到测量单元。这也有助于节省传感器布线的人力和成本。
可长时间记录
通过使用LAN电缆将控制单元TMR-311连接到计算机，测量数据可直接记录到计算机中。该系统也适用于疲劳试验，因为无需依赖TMR-311数据存储器或SD卡的容量，即可进行长时间记录。
使用显示单元进行控制
通过连接显示单元TMR-381，可以对各个单元进行独立控制，包括设置、测量控制、监控和设置文件管理。
使用平板电脑控制
TMR-311内置无线局域网(*)。可使用平板电脑进行操作和监控。(*)海外型号不提供内置无线局域网。可配置路由器使用无线功能。
特征
可测量80点（通过连接4台控制单元可***多同步测量320点）
单元的分布式连接
提供高分辨率模式（0.1×10 -6）（适用于应变全桥单元和应变1G2G4G单元）
100 kHz 高速采样
提供 USB 和 LAN 接口
使用显示单元进行独立测量
可接受 32GB SD 卡
电源恢复后自动重启测量功能
提供UPS（不间断电源）电路
采用直流电源操作
出色的抗震性和紧凑的尺寸适合车载测量
可随意组合各种输入/输出单元
传感器输入单元可用于应变、温度、电压等
系统框图
控制单元 显示单元

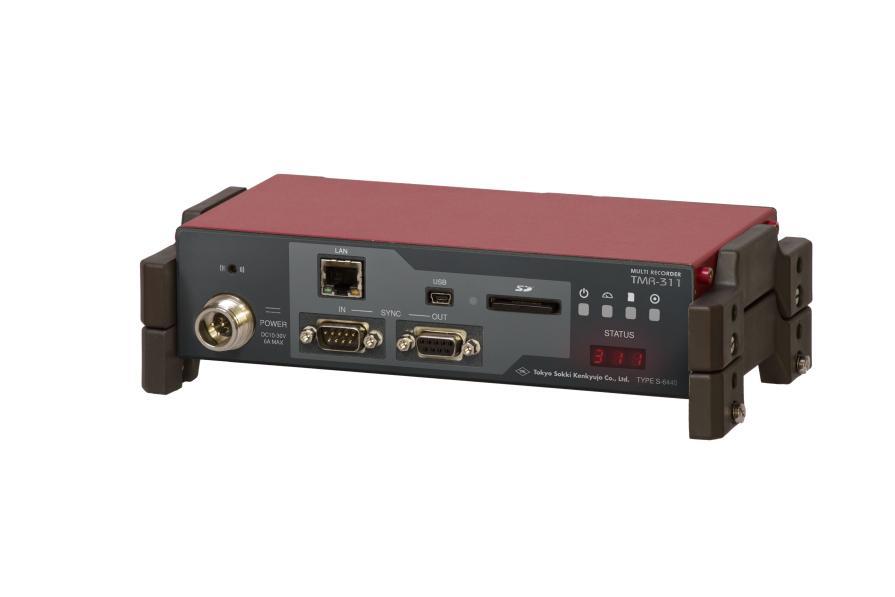

作为多记录仪系统的中央单元，负责控制、供电和收集所连接测量单元的数据。***多可控制10个测量单元，***多可测量80个点。

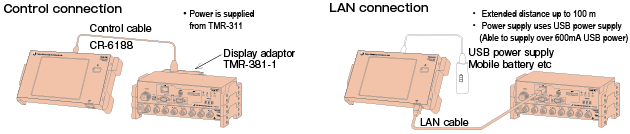

通过连接显示单元TMR-381，可以对多台记录仪进行独立控制，例如设置各种单元、测量控制（平衡/测量开始和停止/自动测量设置）、监控（TY扫描/YT连续/XY/数值）以及设置文件管理。当使用专用I/F电缆进行连接时，由于本机由控制单元TMR-311供电，因此无需外部电源。也可以使用LAN电缆进行连接。在这种情况下，***长可延长至100米，并且可以使用USB移动电池作为电源。
由于显示单元独立于控制单元运行，因此即使在自动测量启动后关闭显示单元，测量仍将继续。显示单元可以仅在确认数据和/或停止测量时连接。
各测量单元

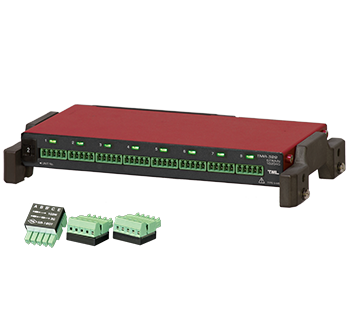

应变1G2G4G单元TMR-322
本装置用于测量应变。使用提供的可拆卸桥盒（SB-120T或SB-350T；订购时选择）或接线端子，可以进行四分之一桥、三线桥、半桥和全桥连接的测量。
载波应变单元TMR-323
本装置采用载波桥激励的全桥连接方式测量应变，具有抗噪声性能。***适合在预计存在感应噪声或商用电源噪声的现场进行测量。
高采样率全桥单元TMR-324
该装置以***1MHz的速率从传感器采样信号并记录数据。适用的传感器包括采用四规法的应变传感器和应变片式传感器。此外，还可以使用衰减器电缆测量电压。

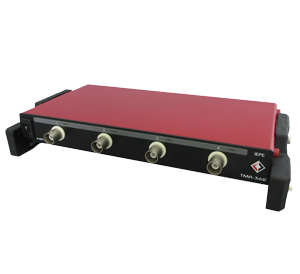

IEPE单元TMR-362
这是专为TMR-300系列多功能记录仪设计的IEPE传感器单元。它兼容ICP® / IEPE传感器。
电荷放大器单元TMR-361
更高的频率响应和更高的可操作温度范围兼容压电加速度计。
电压输入单元TMR-331
该装置用于测量±52V范围内的直流电压。

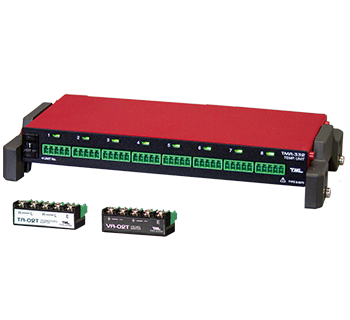

热电偶/电压单元TMR-332
该装置用于使用热电偶T、K或J 测量温度，也可测量±20 V以内的直流电压。由于连接端子块可从装置主体上拆卸，因此可以轻松进行连接工作。
模拟量输出单元TMR-341
将其他通道测量的应变、温度等数据转换为模拟电压并输出
CAN单元TMR-351
内置CAN接口，可实现CAN总线数据记录和输出，
同时测量车辆综合控制信号、加速度、扭矩、应力，实现控制系统分析。
数字输入/输出单元TMR-353
对旋转编码器和/或速度传感器的数字脉冲信号进行计数和频率转换功能 提供测量所需的各种数字输入/输出信号 触发信号（开始测量）输入、采样时钟输入/输出和报警信号（上限和下限设置）输出。
GPS装置TMR-354
该装置是“汽车相关测量系统”的一个组成部分，用于记录来自全球定位系统（GPS）的驾驶位置信息。

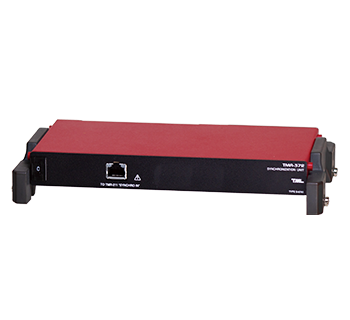

同步单元TMR-372
TMR-372同步单元可实现TMR-300系列与TMR-200系列的同步测量。
与TMR-211控制单元组合使用，***多可使用4台单元进行采样和触发同步测量。
星形分布连接分布单元

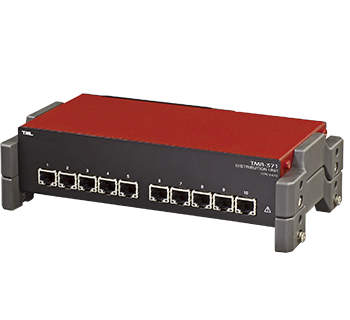

分配单元TMR-371
用于实现测量单元分布式连接的接口单元。可使用STP电缆（上限100米）以星型连接方式布置10个测量单元。

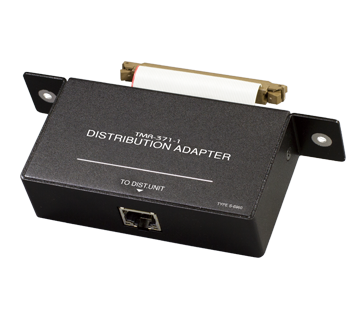

来自TMR-371的STP电缆连接到此适配器。由于电源由控制单元TMR-311供电，因此测量现场无需电源。
测量单元连接示例
该适配器安装在测量单元的背面使用。它通过STP电缆（***长100米）连接到分配单元TMR-371。由于传感器输出在传感器附近数字化并传输到更远的地方，因此可以实现稳定的测量并节省传感器电缆。
