产品中心
Product Center

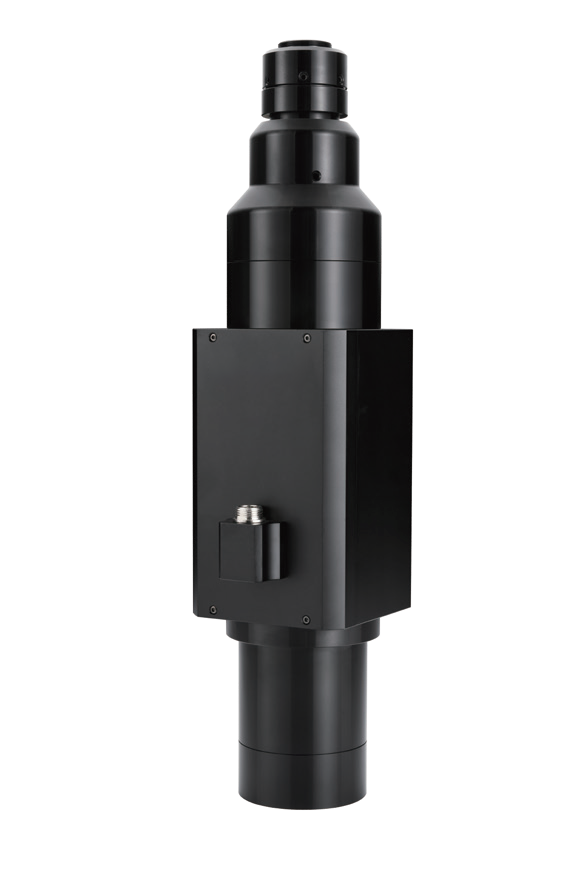

SR系列大靶面长焦变倍显微镜
SR系列大靶面长焦变倍显微镜，面向工业视觉检测与精密测量，兼容大靶面相机，带来更大视野、更长工作距离和更高变倍覆盖。系统兼顾中心与边缘成像质量，适合电子元件、半导体、微结构、材料表面等高精度观察检测场景。
- 产品参数
SR系列大靶面长焦变倍显微镜，面向工业视觉检测与精密测量，兼容大靶面相机，带来更大视野、更长工作距离和更高变倍覆盖。系统兼顾中心与边缘成像质量，适合电子元件、半导体、微结构、材料表面等高精度观察检测场景。
全新体验
SR超分辨率变倍系列
慕藤光SR超分辨率变倍系列，更高分辨率的变倍镜头。
最大兼容Φ44像圈兼容更大靶面相机，扩展更大视野范围
最高倍率分辨率达1μmΦ44靶面相机下可实现高精度成像
NA值提升至0.32提升进光量与边缘、中心画质表现
最大变倍比可扩展至192:1非连续变倍，覆盖常规检测倍率
Φ44最大兼容像圈
1μm最高倍率理论分辨率
0.32最大NA值
192:1最大扩展变倍比
更高分辨率
SR超分辨率变倍系列提供更高分辨率，无论是视场边缘区域还是中心区域，都能提供高质量图像，为定位、识别、测量、检测等项目提供更精准的视觉成像效果。
传统4K变倍2/3英寸相机最大倍率下，分辨率约2.8μm，对比度稍差。
SR超分辨率变倍系列2/3英寸相机最大倍率下，分辨率约2.1μm，对比度相应提升。
Mvotem 12:1普通变倍2/3英寸相机最大倍率下，分辨率约3.0μm，过渡像素较多。
更大变倍比
在主体变倍范围0.6X-7.2X基础上，经过不同物镜、镜管组合，最大变倍比可达到192:1（非连续变倍）；最小倍率可至0.15X，最大倍率达到28.8X，覆盖检测使用的常规倍率。
更高兼容靶面，更大视野范围
对传感器最大可兼容至Φ44，同时兼容各种模块化产品组合拓展使用。相比普通12:1变倍镜头，SR超分辨率变倍镜头可以覆盖更大像圈，获得更大视野。
更大NA值
优秀的设计为SR超分辨率变倍系列的光学附件带来跨越式NA值提升，最大NA值提升至0.32。更大的NA值有助于提升镜头进光量、分辨率与成像效果。
更长工作距离
工作距离最大扩展至180mm。长工作距离下依然保持高分辨率成像，为高精密度检测提供更大的工作空间，也便于机械臂等工程器件参与检测。
参数表
以下参数按物镜、镜管、工作距离、倍率、分辨率、景深及不同靶面视野范围整理，便于网站检索和客户选型。
| 物镜 | 工作距离 mm | 项目 | 0.5X 镜管 | 1.0X 镜管 | 2.0X 镜管 | |||
|---|---|---|---|---|---|---|---|---|
| 最低倍 | 最高倍 | 最低倍 | 最高倍 | 最低倍 | 最高倍 | |||
| 0.5X | 180 | NA | 0.013 | 0.08 | 0.013 | 0.08 | 0.013 | 0.08 |
| 倍率(X)* | 0.15 | 1.8 | 0.3 | 3.6 | 0.6 | 7.2 | ||
| 分辨率(μm)* | 25.81 | 4.2 | 25.8 | 4.2 | 25.8 | 4.2 | ||
| 景深(μm) | 20512.82 | 277.78 | 10256.41 | 138.89 | 5128.21 | 69.44 | ||
| 视野Φ6 | 40.0 | 3.3 | 20.0 | 1.7 | 10.0 | 0.8 | ||
| 视野Φ8 | 53.3 | 4.4 | 26.7 | 2.2 | 13.3 | 1.1 | ||
| 视野Φ11 | 73.3 | 6.1 | 36.7 | 3.1 | 18.3 | 1.5 | ||
| 视野Φ16 | - | - | 53.3 | 4.4 | 26.7 | 2.2 | ||
| 视野Φ22 | - | - | 73.3 | 6.1 | 36.7 | 3.1 | ||
| 视野Φ44 | - | - | - | - | 73.3 | 6.1 | ||
| 1.0X | 90 | NA | 0.026 | 0.16 | 0.026 | 0.16 | 0.026 | 0.16 |
| 倍率(X)* | 0.3 | 3.6 | 0.6 | 7.2 | 1.2 | 14.4 | ||
| 分辨率(μm)* | 12.9 | 2.1 | 12.9 | 2.1 | 12.9 | 2.1 | ||
| 景深(μm) | 5128.21 | 69.44 | 2564.10 | 34.72 | 1282.05 | 17.36 | ||
| 视野Φ6 | 20.0 | 1.7 | 10.0 | 0.8 | 5.0 | 0.4 | ||
| 视野Φ8 | 26.7 | 2.2 | 13.3 | 1.1 | 6.7 | 0.6 | ||
| 视野Φ11 | 36.7 | 3.1 | 18.3 | 1.5 | 9.2 | 0.8 | ||
| 视野Φ16 | - | - | 26.7 | 2.2 | 13.3 | 1.1 | ||
| 视野Φ22 | - | - | 36.7 | 3.1 | 18.3 | 1.5 | ||
| 视野Φ44 | - | - | - | - | 36.7 | 3.1 | ||
| 2.0X | 40 | NA | 0.052 | 0.32 | 0.052 | 0.32 | 0.052 | 0.32 |
| 倍率(X)* | 0.6 | 7.2 | 1.2 | 14.4 | 2.4 | 28.8 | ||
| 分辨率(μm)* | 6.5 | 1.0 | 6.5 | 1.0 | 6.5 | 1.0 | ||
| 景深(μm) | 1282.05 | 17.36 | 641.03 | 8.68 | 320.51 | 4.34 | ||
| 视野Φ6 | 10.0 | 0.8 | 5.0 | 0.4 | 2.5 | 0.2 | ||
| 视野Φ8 | 13.3 | 1.1 | 6.7 | 0.6 | 3.3 | 0.3 | ||
| 视野Φ11 | 18.3 | 1.5 | 9.2 | 0.8 | 4.6 | 0.4 | ||
| 视野Φ16 | - | - | 13.3 | 1.1 | 6.7 | 0.6 | ||
| 视野Φ22 | - | - | 18.3 | 1.5 | 9.2 | 0.8 | ||
| 视野Φ44 | - | - | - | - | 18.3 | 1.5 | ||
* 分辨率是指在波长为550nm时的理论分辨率。
* 景深是以成像面允许的错乱圆为40μm时的计算值。
* 放大倍率会存在±5%以内的误差。
* 工作距离会存在±5%以内的误差。
光学架构图
慕藤光SR超分辨率变倍系列提供模块化组件，安装简洁，可完成个性化光学系统定制。
