用分布式光纤传感重塑岩土监测：Sintela ONYX™ 为矿山与尾矿库提供连续、实时、全域感知

地层运动很少会提前“发出预警”。它可能随着时间缓慢发展，例如逐步变形、蠕变或细微的应力再分配；也可能以突发且猛烈的方式出现，迅速失稳破坏，例如岩爆。很多情况下，在任何可见迹象出现之前，地层就可能已经悄然弱化并开始失稳。等到传统点式传感器发现异常时，破坏往往已经在地表以下发生。

在矿山、尾矿库（TSF）及关键基础设施等高风险环境中，及时获取数据至关重要。这正是岩土仪器与监测发挥关键作用的地方。哪怕只是对地层失稳的识别稍有延迟，都可能带来严重的运营与安全风险。因此，建立合适的监测体系十分必要。借助合适的工具，工程师可以及早发现地层中的细微变化，并在情况恶化之前采取行动。

在这方面，您可以信赖Sintela。我们始终致力于让整个监测过程更加智能、更加可靠。我们的分布式光纤传感（DFOS）解决方案能够将普通光纤电缆转变为连续、实时的监测系统。DFOS不再只监测少数固定点位，而是沿着整条光缆持续感知整个区域。

这使运营人员能够清晰、***地了解地下正在发生的情况，更早捕捉位移迹象，并更有信心地做出响应。

传统监测的局限

传统岩土监测在能够较为准确地预判潜在失稳区域时效果***。然而在矿山环境中，地层行为往往难以预测。岩体变形可能发生在预设危险区之外，边坡可能在距离***近仪器仅数米处开始失稳，裂缝也可能形成于离散监测点之间，从而使关键的早期地层失稳信号无法被发现。地震危险或岩爆的早期征兆，也常常无法被地震检波器阵列系统及时捕获。

除了空间覆盖有限之外，传统岩土监测仪器还面临以下运行挑战：

安装和维护成本高。尤其是在需要监测大型矿山边坡、大范围地下开挖区域或大体积岩体时，这一问题更加突出。

数据采样频率低或存在延迟。这会限制态势感知能力，使实时、主动决策变得困难。

可能出现错误或不一致的报警，从而降低操作人员对系统的信任度。

对供电、通信和硬件的要求复杂，尤其是在偏远、高风险或持续变化的矿山环境中。

这些局限使得您难以及时识别缓慢边坡位移、尾矿坝失稳、地下地震活动、地表沉降以及岩体应力迁移等风险。等到这些问题***终被发现时，局势往往已经相当严重。

正因如此，矿业行业正在加速采用先进的岩土监测技术，以获得连续、可靠、覆盖全矿区的监测能力，避免传统点式系统固有的监测盲区。

Sintela 的ONYX™技术如何重塑岩土监测

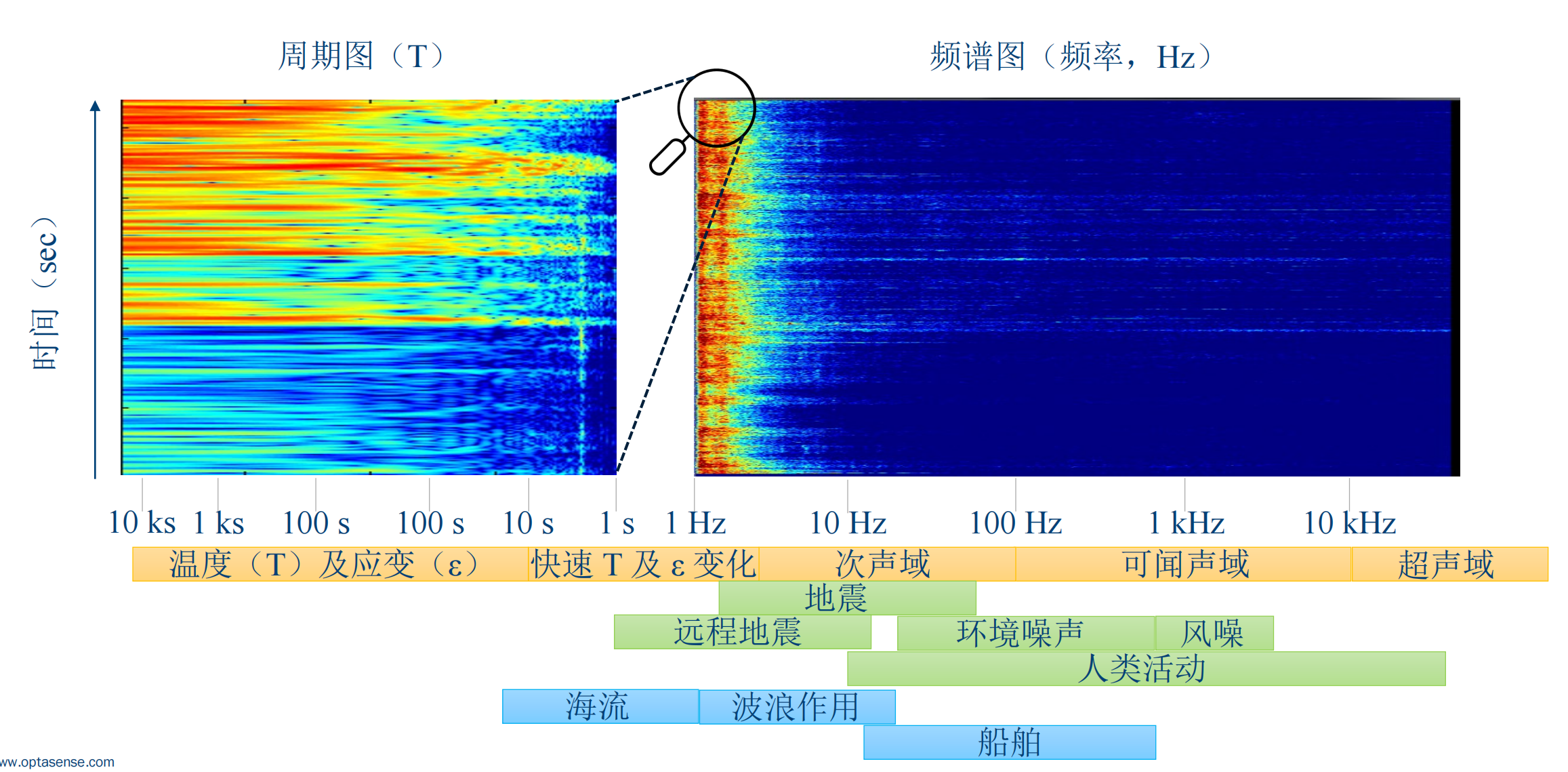

Sintela的ONYX™平台基于定量分布式声学传感（DAS）技术构建。这是一种新一代方法，能够捕获沿光纤传播的丰富声学能量信息，包括幅值、频率和相位。这种细节层级使其能够对大型矿山作业、尾矿库以及其他岩土环境中的地层行为进行精准表征。

基于ONYX™的Sintela定制化监测解决方案，可提供定量化、高保真的洞察，帮助运营人员更深入地理解地层行为。借助ONYX™，您可以明确：

在大范围监测体积内究竟发生了什么，实现连续、实时的可视化，而不是依赖孤立测点。

异常或变形究竟有多小、多细微，可达到 pico-strain 和 microstrain 级分辨率。

事件究竟发生在何处，得益于***的位置定位能力。

这种空间与时间分辨率，对于及早发现边坡位移、尾矿坝沉降或内部侵蚀、地下收敛以及其他岩土风险至关重要。

将光纤变成连续传感器

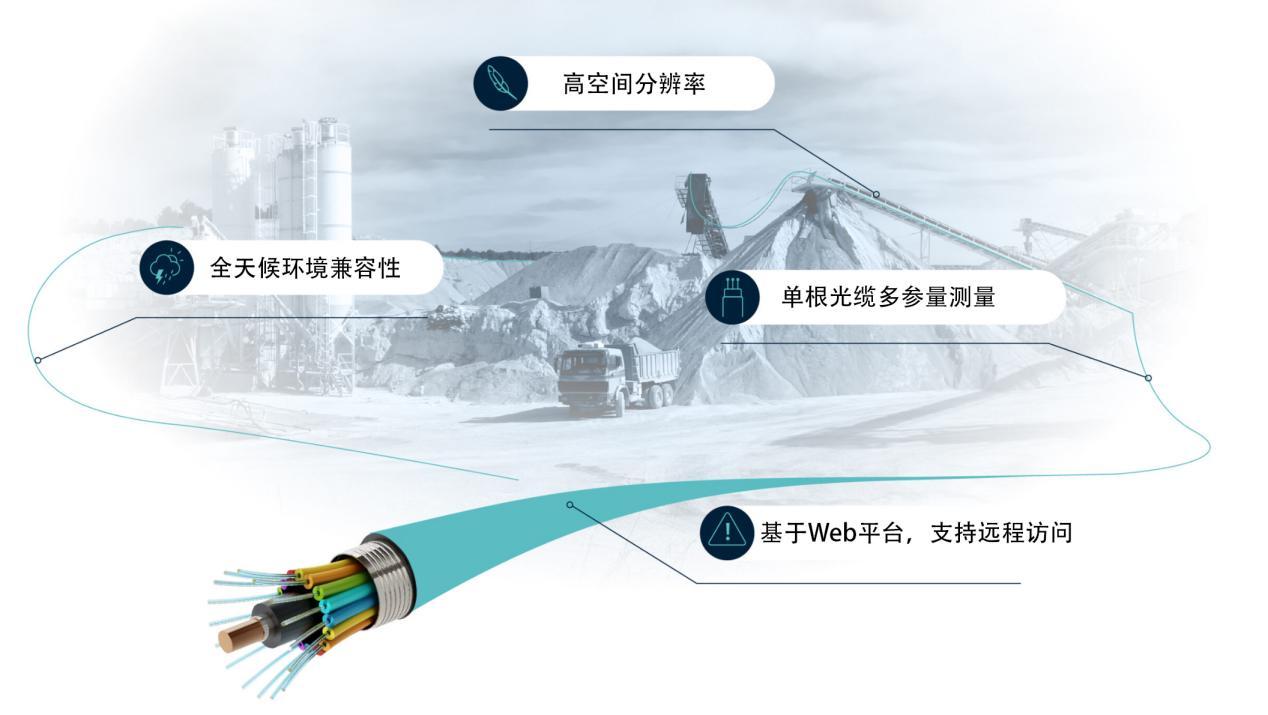

Sintela技术的一大关键优势，是能够将标准、低成本的通信光纤作为连续传感单元使用。这使得大范围、高分辨率监测成为可能，同时对现场扰动更小，也无需部署复杂的仪器网格。

光纤可安装于：

深部钻孔或勘探钻孔

地下巷道与隧道

尾矿坝坝体

高边坡和废石堆

偏远或难以到达的区域

单台ONYX™设备根据光缆类型不同，***长可监测约200 km 光纤。这样，运营人员便能够在整个监测距离内以持续低噪声水平获得覆盖全矿区的监测能力。这使DFOS成为矿山和尾矿应用中传统岩土监测仪器的理想补充，甚至替代方案。

DFOS 在矿山与尾矿岩土监测中的关键应用

对于矿业而言，对地层状况和岩体响应的实时感知不容忽视，这是实现安全、高效运营的基础。传统岩土监测仪器，如伸长计、孔压计、测斜仪和地震检波器，虽然能够提供有价值的点式数据，但在传感器之间仍然存在关键空白。

而分布式光纤传感（DFOS）正是通过沿整条光纤提供连续、高分辨率监测来填补这些盲区。这进一步帮助运营人员在任何单个仪器触发报警之前，就提前识别出细微变化。

下面来看几个典型的矿山与尾矿应用场景。在这些场景中，由Sintela ONYX™ 平台驱动的DFOS正在带来变革性的价值：

1. 块段崩落与崩落法监测

随着采空区不断扩展，块段崩落作业会持续产生岩体变形、破裂和地震活动。DFOS能够在大体积岩体范围内实时判别屈服区、地震活跃区和弹性区，这是传统岩土监测设备（如崩落跟踪系统和微震阵列）单独使用时难以完整实现的。

检测崩落前缘的早期移动、顶柱劣化以及崩落扩展信号。

以 pico-strain 级分辨率识别破裂、剪切激活和岩体屈服。

在微震网络传感器覆盖稀疏的区域提供连续数据。

帮助运营人员从地表到深部监测放矿点工况、收敛情况及崩落表现。

支持与传统微震系统集成，以更***地理解崩落力学。

可与成熟的崩落监测仪器协同使用（如崩落流动跟踪系统、智能标记阵列、地下收敛测量等），从而更***地把握崩落力学与风险。

适用于：块段崩落、分段崩落（SLC）、面板崩落，以及任何涉及渐进式崩落发展和高应力岩体变形的作业。

2. 微震与地震事件监测

DFOS可对地下与露天矿山中的微震活动、地震危险、岩体破裂及应力重分布进行高灵敏度探测。具体包括：

能够捕捉与地震检波器类似的信号，但覆盖的是连续数公里范围，而非离散点位。

可在岩爆发生前识别其前兆、地震危险以及优化后的爆破监测信息。

通过填补稀疏传感器位置之间的空白，增强现有微震监测网络。

适用于：地下矿山、块段崩落作业、高应力区域、地震危险管理和爆破监测。

3. 边坡稳定性监测

在某些情况下，伸长计或基于棱镜的系统可能无法对边坡蠕变、剪切带激活、高边坡变形及失稳前兆进行早期识别。这时DFOS就能发挥作用。

对长距离边坡持续进行应变与振动监测。

识别缓慢发展的变形趋势和突发失稳特征。

补充或替代传统测量型监测与测斜仪。

适用于：露天矿、废石堆、料堆和高边坡。

4. 尾矿坝地下成像与完整性监测

尾矿库（TSF）需要持续保持高度警惕。DFOS有助于监测坝体内部行为，并发现仅靠表面系统无法识别的内部侵蚀及其他变化。

检测渗流通道、管涌、内部侵蚀、沉降以及液化前兆。

光纤可安装于坝体、坝趾排水系统、排洪结构和周边管线中。

相较于孔压计和沉降单元的周期性读数，能够提供连续、实时的数据。

适用于：上游式、下游式和中线式尾矿坝，以及新建和既有尾矿库。

5. 地下变形与收敛监测

ONYX™能够识别沿地下巷道、斜坡道和溜井等位置的变化，而这些区域往往难以安装或维护传统伸长计。

跟踪隧道收敛、支护受载和围岩松弛。

检测形成于监测点之间的失稳。

帮助实现更安全的通行和更合理的支护设计。

适用于：应力条件多变的地下采矿环境。

6. 地表沉降与地层移动探测

DFOS可帮助运营人员监测由开采、疏干或自然地质灾害引起的大范围地层移动模式。

提供沿全线的沉降监测，而不仅是点式沉降标记。

识别渐进变形和突发塌陷机制。

支持对地表资产及周边社区的风险缓解。

适用于：长壁开采、房柱法开采、露天矿扩建以及闭矿后监测。

7. 管线、输送系统与基础设施走廊监测

DFOS可通过检测第三方干扰、泄漏、振动异常或地层移动，保护关键的线性矿业基础设施。

借助 ONYX™ peta EX，可实现***长约 200 km 的监测。

检测管线应变、输送机对中偏移或坝体/路基不稳定。

以连续“地面真实数据”补充 SCADA 和传统传感器。

适用于：尾矿输送管线、供水管线、燃油管线、越野输送机和运输道路。

为什么ONYX™在矿业岩土监测中脱颖而出

ONYX™提供了现代矿业岩土风险管理所需的大范围覆盖、高分辨率探测和实时洞察，而这些并非传统仪器网络单独能够实现。无论是地震活动、边坡稳定性、尾矿完整性还是地下变形，DFOS都能提供帮助运营人员及早且有把握采取行动的可视化能力。

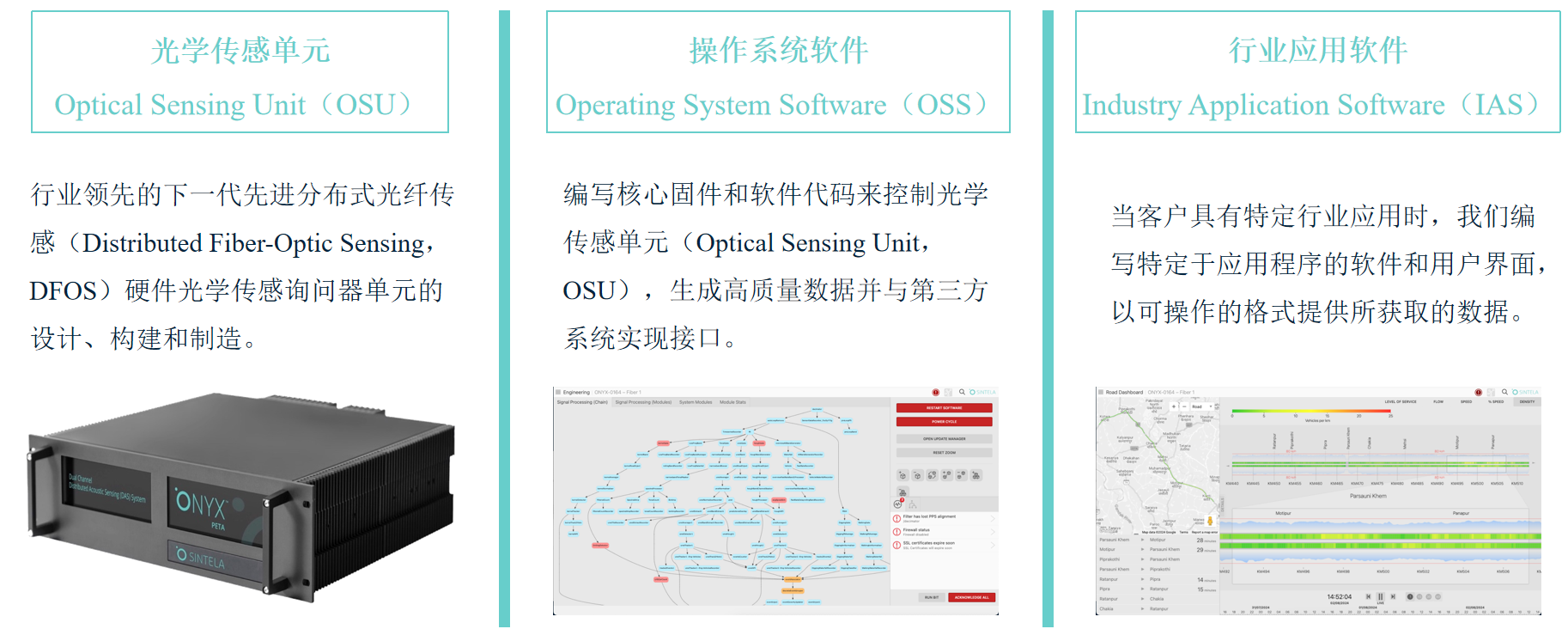

探索ONYX™产品系列

ONYX™ nano

ONYX™ nano 是一款紧凑、低功耗且高性价比的传感系统，专为矿山与尾矿环境中的灵活部署而设计。它支持***长约20 km 的传感光纤，并且无论在地表还是地下环境中都极易部署。
其小巧体积、低功耗和坚固设计，使其尤其适用于：

尾矿坝监测

地下收敛与地震事件探测

局部边坡稳定性监测

偏远或资源受限项目

凭借其灵活性和经济性，ONYX™ nano 适用于绝大多数矿业岩土监测应用，能够在不增加传统仪器网络复杂性的前提下提供高价值洞察。

ONYX™ peta

ONYX™ peta 是Sintela面向大型基础设施监测推出的高性能传感系统。它可配合标准通信光纤使用，在***长约135 km 的距离上实现高灵敏度探测。这使其非常适合在地层移动、边坡失稳及其他岩土风险演变成严重问题之前，识别其早期迹象。

ONYX™ peta EX

ONYX™ peta EX 专为超长距离基础设施走廊监测而设计。它可对约75至200 km 范围内的光纤电缆进行数据采集，因此特别适用于管线、矿区以及偏远运输线路等大型资产，实现跨广阔区域的连续监测。

为什么关键矿山与尾矿监测值得信赖Sintela

高保真检测，低噪声干扰。

ONYX™通过定量DAS、先进信号处理和机器学习分类器来降低误报警。在实际部署中，系统已展示出超过12个月零误报警运行的表现，证明了其在关键任务环境中的稳定性。

经***安全级项目验证。

ONYX™已在美国边境LGDS项目中投入运行，并获得多年期CBP协议支持，此外还有更多大规模联邦级部署集成案例。

屡获奖项，行业认可。

ONYX™ nano 已获得SIA NPS Awards 奖项认可，体现了Sintela在高性能分布式光纤传感领域的领先地位。

可直接部署在现有光纤上，无需专用光缆。

系统面向标准单模光纤（以及多种多模光纤）设计，可在露天矿、地下作业区和尾矿库中快速部署。L-band方案还支持在有业务运行的光纤上进行感知。

硬件简洁，低功耗，专为工业环境打造。

紧凑、低功耗的架构结合边缘处理能力，相比密集部署传统点式传感器网络，可显著降低现场硬件负担。

直观的仪表板与分析能力。

基于Web的界面可提供GIS光纤地图、瀑布图、实时与历史事件回放，以及内置检测/分类工具，将连续的DFOS数据流转化为可执行的岩土洞察。

受到全球研究机构与高校项目的信赖。

ONYX™平台正越来越多地作为地震学与地球物理研究中的参考系统被采用，包括火山实时监测和同行评审DAS研究，这进一步证明了其数据质量足以支撑矿业中的微震、边坡稳定性和尾矿完整性监测。
